Nákup stroja s frekvenciou 27,12 MHz nerobí z továrne výrobcu medicínskej kvality. Vybavenie je len základ. Vo flexibilnej tepelnej výrobe je „medicínska kvalita“ definovaná disciplínou riadenia procesu – konkrétne schopnosťou eliminovať mikroskopický posun parametrov v rámci výrobnej série 50 000 jednotiek.
Pre inžinierstvo mäkkých chladičov v biofarmaceutickej preprave a dodávaní prémiových potravín je šev jediným bodom zlyhania systému. Poškodený spoj nielenže skracuje životnosť produktu. Vytvára cestu kontaminácie. Poskytuje živnú pôdu pre kolónie baktérií. Komerčné zváranie akceptuje funkčný šev. Vysokofrekvenčné (HF) zváranie lekárskej kvality si vyžaduje monolitickú molekulárnu väzbu s nulovou dutinou. Rozdiel spočíva výlučne v prevedení na úrovni továrne.
Komerčné aj medicínske vysokofrekvenčné zváranie využíva elektromagnetickú energiu na excitáciu polárnych molekúl v termoplastických materiáloch. Trenie vytvára vnútorné teplo. Vrstvy sa pod tlakom spoja. To je teória.
V praxi komerčné vysokofrekvenčné zváranie funguje v rámci širokého tolerančného okna. Parametre sú nastavené tak, aby sa dosiahla základná pevnosť v ťahu a maximalizovala sa priepustnosť. Menšia kontaminácia nástrojov alebo mierna nerovnosť v pneumatickom lise môže vytvoriť zónu čiastočného tavenia na prechode hrany. Pre rekreačnú piknikovú tašku je to prijateľné. Šev drží vodu.
Výroba na lekárskej úrovni funguje inak. 0,5-sekundová variácia času zotrvania pri cykle 27,12 MHz neznie ako veľa. Na 800-mikrónovej TPU fólii je táto polsekunda rozdielom medzi dokonalou molekulárnou väzbou a skrytou vnútornou dutinou, ktorá sa o šesť mesiacov neskôr delaminuje pod studeným šokom.
Frekvencia 27,12 MHz sa nachádza v určenom rádiovom pásme ISM (Industrial, Scientific and Medical). Pri tejto špecifickej frekvencii núti striedavé elektromagnetické pole polárne molekuly vo vnútri TPU, aby sa znovu zarovnali 27 miliónov krát za sekundu.
Táto vnútorná tvorba tepla obchádza kritickú chybu konvenčného tepelného spájania. Horúce tyče a vyhrievané dosky privádzajú energiu na povrch materiálu. Na spojenie hustého, viacvrstvového TPU laminátu musí byť povrch vystavený vysokému teplu, aby sa umožnilo vodivosti dosiahnuť vnútorné rozhranie. Toto často degraduje vonkajšiu polymérnu štruktúru predtým, ako jadro dosiahne teplotu fúzie.
HF zváranie vytvára teplo presne tam, kde je potrebné: na rozhraní. Konzistentné výsledky však vyžadujú neobchodovateľné procesné premenné:
Ak továreň považuje tieto nastavenia za pevné nastavenia stroja a nie za nepretržite monitorované premenné, nevykonáva výrobu na úrovni medicíny.
Potenie na vonkajšej strane chladiča je často obviňované z tenkej izolácie. V prémiovej logistike chladiaceho reťazca je hlavnou príčinou mikromigrácia švov.
Teoreticky pena NBR s uzavretými bunkami zabraňuje vonkajšej kondenzácii. V praxi izolácia funguje tak, ako bola navrhnutá, iba ak komora TPU zostane úplne hermetická počas viacročného životného cyklu pri silných vibráciách.

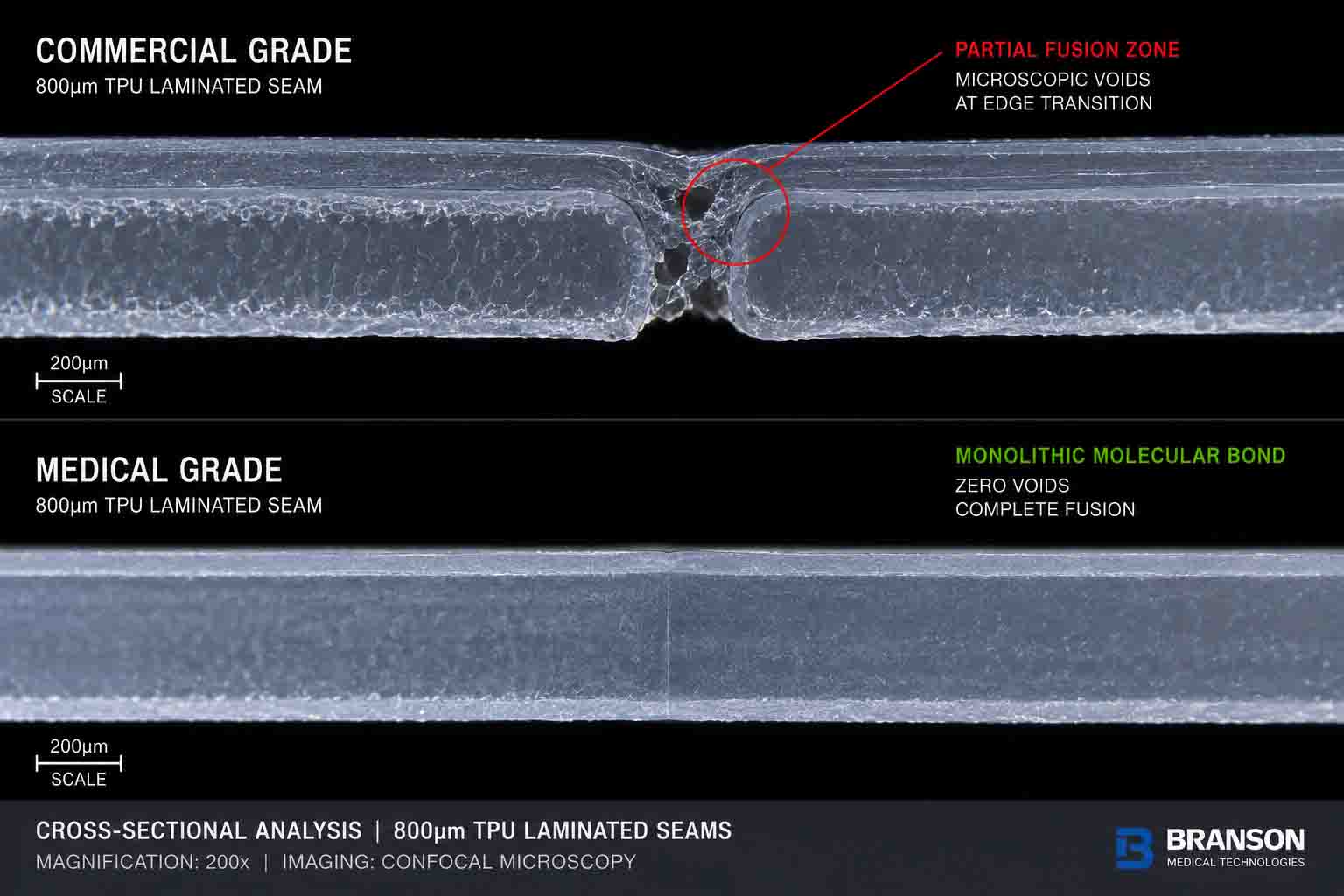

Mikroskopická nestabilita na okrajových prechodoch umožňuje pomalú migráciu okolitej vlhkosti do dutiny peny. Zlyhanie je zriedkavo katastrofické; je to zákerné. Akonáhle izolácia absorbuje vlhkosť, jej R-hodnota prudko klesá. Teplota vonkajšieho obalu klesne pod rosný bod. Chladič sa začne potiť. Lekárske vysokofrekvenčné zváranie nielen utesní vrece; eliminuje mikrodutiny, kde začína migrácia vlhkosti,zachovanie vedy o tepelnej retencii.
Vizuálna kontrola švov je v podstate bezvýznamná pre aplikácie chladiaceho reťazca. Detekuje hrubé výrobné chyby, ako sú vážne stopy po popáleninách alebo masívne posuny zarovnania. Neodhalí mikroskopickú dierku ukrytú v štrukturálnom záhybe.
Prísne zariadenia OEM sa spoliehajú na interné protokoly o natlakovaní, ktoré silne odkazujúASTM F2096. Hotový mäkký chladič je utesnený, vnútorne natlakovaný vzduchom a úplne ponorený do vodnej nádrže.
Šev s mikroskopickou dutinou – takou, ktorá ľahko udrží statickú vodnú záťaž na pracovnom stole – bude pod vnútorným tlakom vyžarovať stály prúd bublín. Certifikovať možno len šarže, ktoré za týchto podmienok dosahujú nulovú chybovosťprísne 72-hodinové teplotné štandardy.
Výber materiálu určuje časové harmonogramy zlyhania. Priemysel sa vo veľkej miere spolieha na dve kategórie TPU: Polyester a Polyéter.
Polyester TPU má dobré mechanické vlastnosti, ale dlhodobé vystavenie hydrolýze zostáva fatálnou chybou vo vlhkých tepelných prostrediach. Počas niekoľkých mesiacov interakcie s roztopeným ľadom a okolitou vlhkosťou sa polymérne reťazce degradujú. Materiál krehne a zvarové rozhranie sa strihá.
TPU na báze polyéteru je povinné prepretvorenie chladiaceho reťazca poslednej míle. Odoláva hydrolýze a mikrobiálnemu napadnutiu. Špecifikácia Polyéteru však nestačí. Posun formulácie TPU medzi dávkami materiálu je jednou z najviac prehliadaných príčin nekonzistentnosti švov v externej výrobe. Mierna zmena v zložení dodávateľa živice mení dielektrické správanie materiálu, čím sa okamžite stávajú zastarané továrenské parametre zvárania HF.
Štandardné komerčné zváranie vyzerá na tabuľkovom procesore lacnejšie, kým sa nevypočíta riziko zlyhania. V medicínskej a špičkovej potravinovej logistike udalosť kontaminácie alebo zodpovednosť za znehodnotenie produktu prevyšuje počiatočnú výrobnú prémiu.
Pri audite potenciálneho OEM partnera pre mäkké chladiče ignorujte showroom. Choďte do továrne a položte tieto konkrétne otázky:
Ak nedokážu zmapovať špecifický dielektrický výstup a tlak nástrojov na zodpovedajúcu dávku materiálu, hádajú, nie inžinierstvo.
Sealock Outdoor Group je B2B OEM výrobca fungujúci výlučne na princípoch inžinierskej reality. Špecializujeme sa na pokročilú výrobu tepelne odolného a nepriepustného mäkkého chladiča pre vysokovýkonné chladiace reťazce a prémiové vonkajšie aplikácie.
Nehádame parametre. Naša dvojzákladná infraštruktúra kombinuje intenzívny výskum a vývoj a overovanie procesov v našich laboratóriách Dongguan s veľkoobjemovou výrobnou kapacitou s obmedzením parametrov v Hočiminovom meste vo Vietname. Kontrolujeme proces, eliminujeme posun parametrov a dodávame tarifne efektívne exportné stratégie pre severoamerické a európske trhy.
Pre tímy, ktoré hľadajú skutočnú výrobnú autoritu,kontaktujte náš technický tím a naplánujte si technický audit našich možností vysokofrekvenčného zvárania.
27,12 MHz je optimálna frekvencia ISM pre vzrušujúce polárne molekuly v TPU. Ak sa frekvencia počas zváracieho cyklu posúva, dielektrický ohrev sa stáva nerovnomerným. To vytvára lokalizované studené miesta vo šve, čo vedie k zónam čiastočnej fúzie, ktoré prejdú vizuálnou kontrolou, ale zlyhajú pri dynamickom namáhaní poľa alebo predĺženom tepelnom cykle.
Komerčné vysokofrekvenčné zváranie často zanecháva mikroskopické dutiny na okrajových prechodoch švu. V priebehu času vibrácie a kolísanie teploty tlačí okolitú vlhkosť cez tieto dutiny do dutiny izolácie. Akonáhle je pena NBR s uzavretými bunkami obklopená zachytenou vlhkosťou, jej R-hodnota sa znižuje, čo spôsobuje, že vonkajšia časť chladiča klesne pod rosný bod a začne sa potiť.
Rôzne šarže TPU – dokonca aj od rovnakého dodávateľa – môžu vykazovať menšie odchýlky v zložení živice. Tieto zmeny menia dielektrické vlastnosti materiálu. Továreň, ktorá používa pevné parametre zvárania, zaznamená náhle skoky v chybovosti. Výroba medicínskej kvality si vyžaduje opätovné overenie času zotrvania, tlaku a výkonu pre každú novú dávku materiálu.
