Výkyvy teplôt počas dodávky na poslednú míľu sú zodpovedné za neúmerný podiel ročných strát chladiaceho reťazca – pokazené vakcíny, ohrozené biologické látky, odmietnuté prémiové zásielky morských plodov. Izolovaný vak na konci tohto reťazca je zvyčajne to posledné, čo sa hodnotí a prvé miesto, kde k zlyhaniu skutočne dôjde.
Pre manažérov zásobovania a produktových riaditeľov v medicínskej logistike, biofarmaceutickej distribúcii a doručovaní prémiových potravín nie je technickou otázkou, či mäkký chladič vyzerá adekvátne – ide o to, či je konštrukčná metóda skutočne schopná udržať prostredie s kontrolovanou teplotou po dobu 48 až 72 hodín pri skutočnej manipulácii a okolitých podmienkach. Odpoveď závisí od troch vecí: ako sú vytvorené švy, čo robí izolácia, keď navlhne, a či materiály prichádzajúce do kontaktu s nákladom spĺňajú normy zhody, ktoré aplikácia vyžaduje.
Prečo je šitá konštrukcia štrukturálne nekompatibilná s požiadavkami na chladiace reťaze
Problémy so zošívanými mäkkými chladičmi v aplikáciách chladiacich reťazcov nie sú poruchami výkonu v spotrebiteľskom zmysle – teplý nápoj, roztopený ľad. Sú to spôsoby zlyhania konštrukcie, ktoré súčasne ohrozujú tepelnú integritu aj biologickú bezpečnosť.
Každý prechod ihly cez vodotesnú membránu vytvorí perforáciu. Typický šev vytvára niekoľko stoviek týchto perforácií na meter dĺžky švu. Lepiaca páska tieto otvory primerane zakryje v stabilných podmienkach s nízkym namáhaním. Pri tepelnom cyklovaní, ku ktorému dochádza počas používania chladiaceho reťazca – opakované prechody medzi chladiacim skladom, okolitým prostredím nakladania a nákladnými priestormi vozidla – sa lepiace spoje pásky rozťahujú a zmršťujú inou rýchlosťou ako podkladový TPU. Postupom času a často v rámci životného cyklu jedinej zásielky sa okraje spoja zdvihnú a perforácie pod nimi sa stanú aktívnymi cestami úniku.
Nasledujú dva dôsledky, ktoré sa navzájom dopĺňajú.
Prvým je tepelný most. Kompromisné švy umožňujú únik studeného vzduchu a infiltráciu okolitého tepla v línii švu – presne v miestach, kde sa štrukturálna slabosť a tepelná zraniteľnosť zhodujú. Časy zotrvania ľadu klesajú nie preto, že izolácia sa zhoršila, ale preto, že plášť už nie je hermeticky uzavretý. Vrece určené na 48-hodinové uchovávanie ľadu v kontrolovaných testovacích podmienkach môže poskytnúť 20 hodín pri skutočnej logistickej manipulácii.
Druhým je biologické nebezpečenstvo, ktorému sa venuje menej pozornosti, no prináša skutočné riziko zhody. Keď roztavená kondenzovaná voda alebo vlhkosť užitočného zaťaženia prenikne cez narušený šev do priestoru medzi vložkou a izolačnou penou, nemôže odtekať ani vyschnúť. V uzavretom, tmavom a vlhkom prostredí medzi vložkou a penou dochádza predvídateľne k rastu plesní a baktérií. V prípade tašiek používaných v zdravotníckej doprave alebo logistike čerstvých potravín nejde o abstraktné riziko kontaminácie – ide o priame porušenie hygienických noriem, ktoré aplikácia vyžaduje, a zodpovednosť, ktorá nesie značku, ktorej názov je na výrobku.
Sú to štrukturálne výsledky konštrukčnej metódy, nie zlyhania kontroly kvality. Dobre vyrobený chladič má rovnaké cesty zlyhania ako zle vyrobený; časová os zlyhania sa líši, režim zlyhania nie.
RF zváranie pri 27,12 MHz: Ako sa v skutočnosti dosiahne hermetické tesnenie

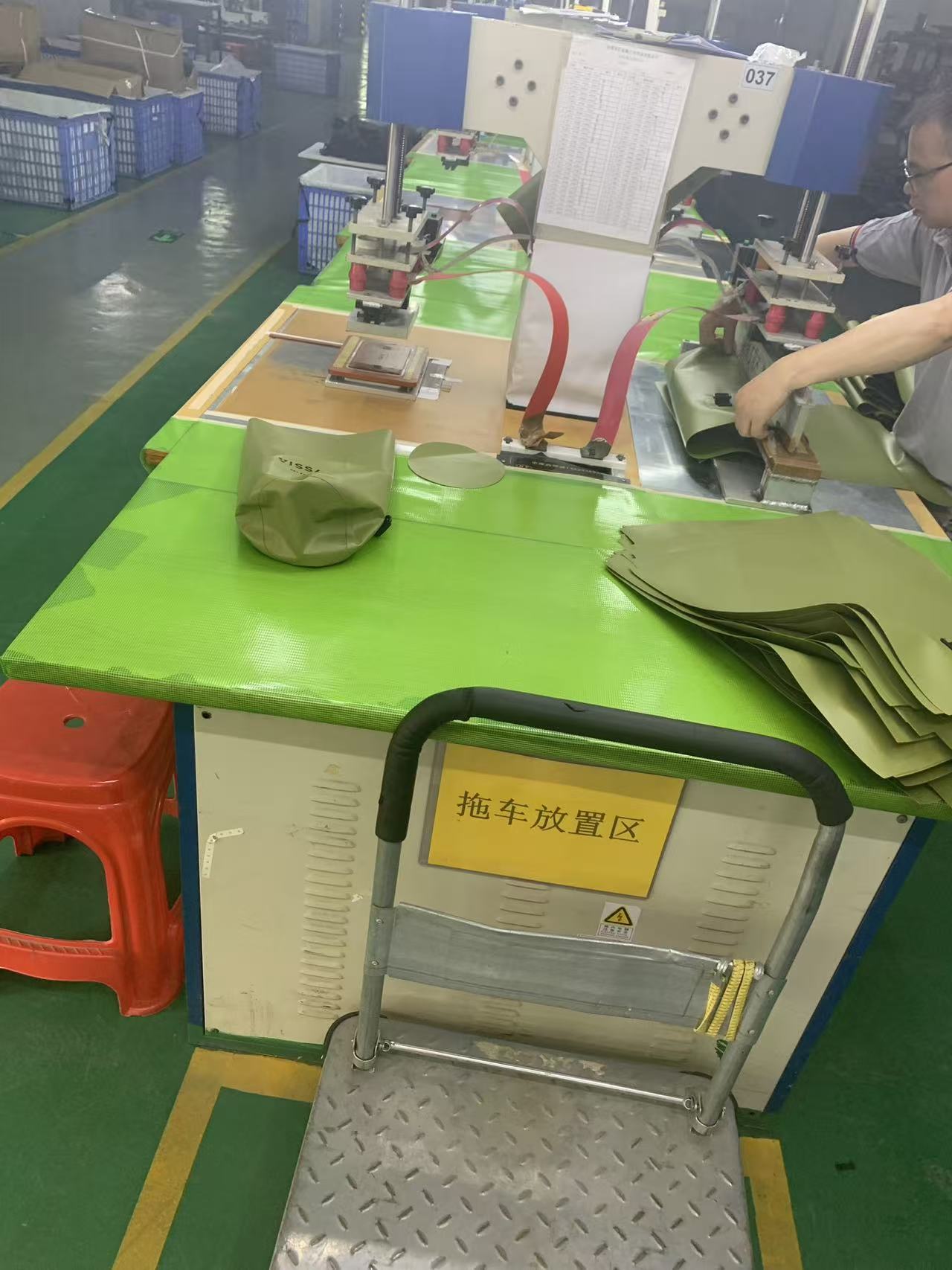

Rádiofrekvenčné (RF) zváranie – tiež nazývané vysokofrekvenčné alebo HF zváranie – rieši problém zošívaného švu odstránením švu ako samostatného konštrukčného prvku. Spojovacia zóna sa stáva kontinuálnym materiálom a nie dvoma panelmi držanými pohromade závitom.
Proces funguje skôr vnútorným ohrevom ako povrchovým vedením. Keď sú materiály TPU umiestnené v striedavom elektromagnetickom poli s frekvenciou 27,12 MHz – frekvenčné pásmo ISM určené pre priemyselnéRF zváranievybavenie – polárne molekuly v TPU sa pokúšajú zosúladiť s každou osciláciou poľa: približne 27 miliónov krát za sekundu. Trenie z tohto molekulárneho pohybu generuje teplo rovnomerne v celom materiáli v oblasti zvaru. Pri súčasne aplikovanom pneumatickom tlaku materiál na rozhraní medzi dvoma panelmi dosiahne teplotu topenia a vrstvy sa spájajú na molekulárnej úrovni.
Keď sa pole odstráni a materiál sa ochladí pod trvalým tlakom, rozhranie medzi dvoma pôvodnými panelmi štrukturálne zmizlo. Zóna zvaru je z jedného kusu materiálu. Pri testovaní deštruktívnym ťahom táto zóna zvyčajne zlyhá v základnej tkanine skôr, ako sa zvarová línia povolí – zvar nie je slabým miestom.
Konkrétne pre aplikácie chladiaceho reťazca táto konštrukčná metóda poskytuje hermetické vnútorné umývadlo bez penetračných ciest. Neexistujú žiadne otvory pre ihly, žiadne okraje pásky, žiadne preložené švy, kde by sa mohli hromadiť tekutiny. Hladký, súvislý vnútorný povrch TPU možno utrieť alebo sterilizovať lekárskymi dezinfekčnými prostriedkami bez obáv z preniknutia do narušeného švu. Kondenzácia, roztopená ľadová voda a rozliate lekárske tekutiny zostávajú na povrchu – nemigrujú do dutiny izolácie. To je štrukturálny základ pre tvrdenie o biologickej bezpečnosti, nie materiálová vlastnosť samotného TPU.
Rovnaká konštrukčná logika platí pre tvrdenie o hydrostatickom výkone. Mäkký chladič zváraný RF, riadne vyrobený a testovaný, udrží vnútorný tlak 1,0 bar bez emisií mikrobublín z akéhokoľvek spoja alebo uzatváracieho bodu. To zodpovedá hydrostatickému tlaku 10-metrového vodného stĺpca – čo je ďaleko za fyzickým stresom pri manipulácii s logistikou – a potvrdzuje to, že hermetické tesnenie drží aj v podmienkach náročnejších, než aké vyprodukuje ktorýkoľvek scenár dodávky na poslednú míľu.
Pena s uzavretými bunkami: Tepelné inžinierstvo za 48 až 72-hodinovou výdržou
Hermetický vonkajší plášť rieši problém zlyhania švu. Udržanie kontrolovaných teplôt počas 48 až 72 hodín za nepriaznivých okolitých podmienok vyžaduje, aby izolačná vrstva vykonávala svoju prácu nepretržite – čo znamená, že musí pokračovať vo svojej práci, aj keď navlhne.

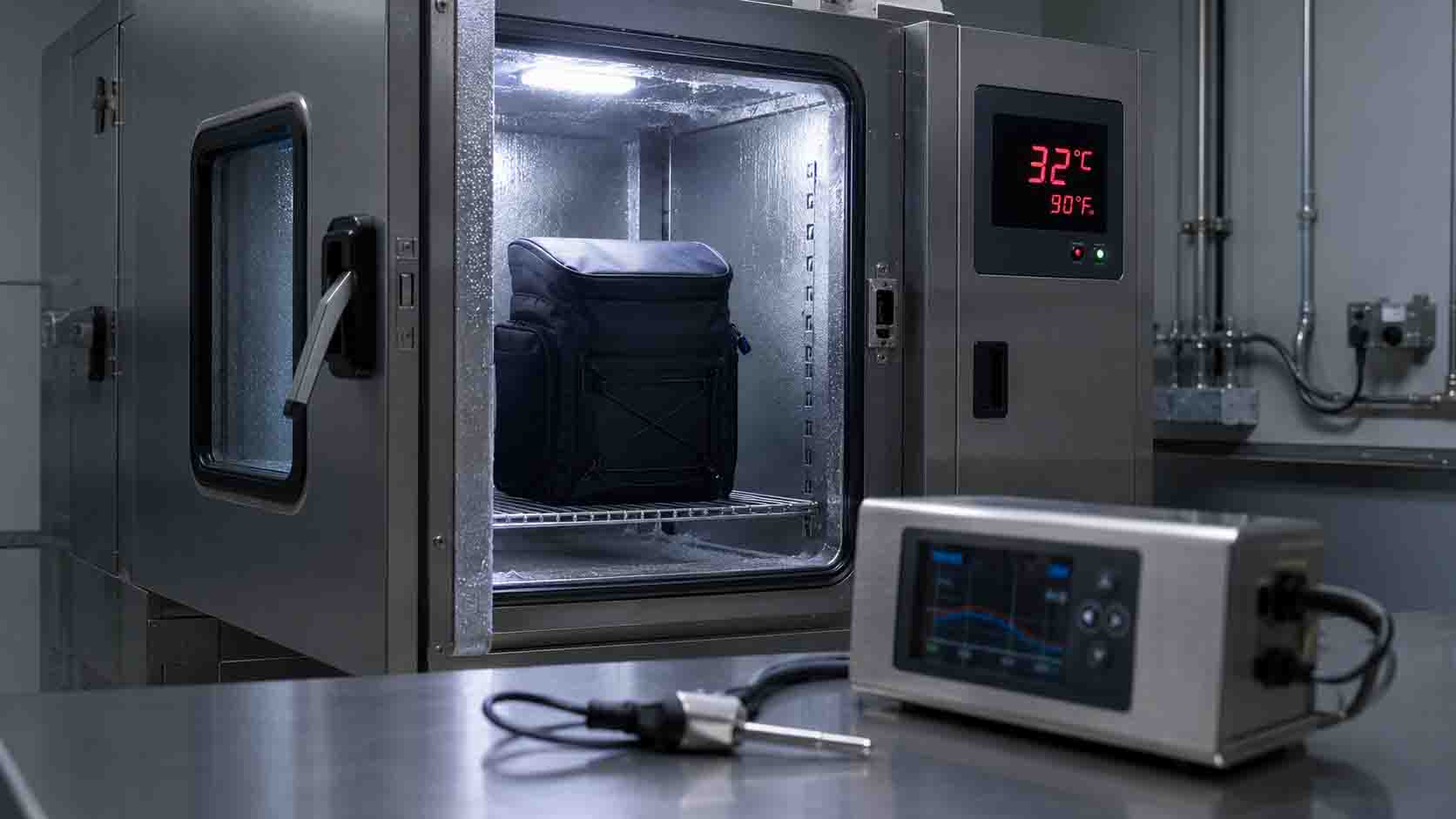

Pena s otvorenými bunkami má prepojenú vnútornú štruktúru. Keď vlhkosť vstúpi – z kondenzácie, menšieho poškodenia vložky alebo vlhkého prostredia opakovaných cyklov zaťaženia – rozšíri sa cez penovú matricu a zostane tam. Mokrá pena s otvorenými bunkami rýchlo stráca tepelný odpor; izolačný účinok zachyteného plynu je nahradený tepelnou vodivosťou vody. V prípade vrecka testovaného na testovanie retencie ľadu v suchom stave bude výkon v teréne výrazne horší, keď izolácia absorbuje vlhkosť.

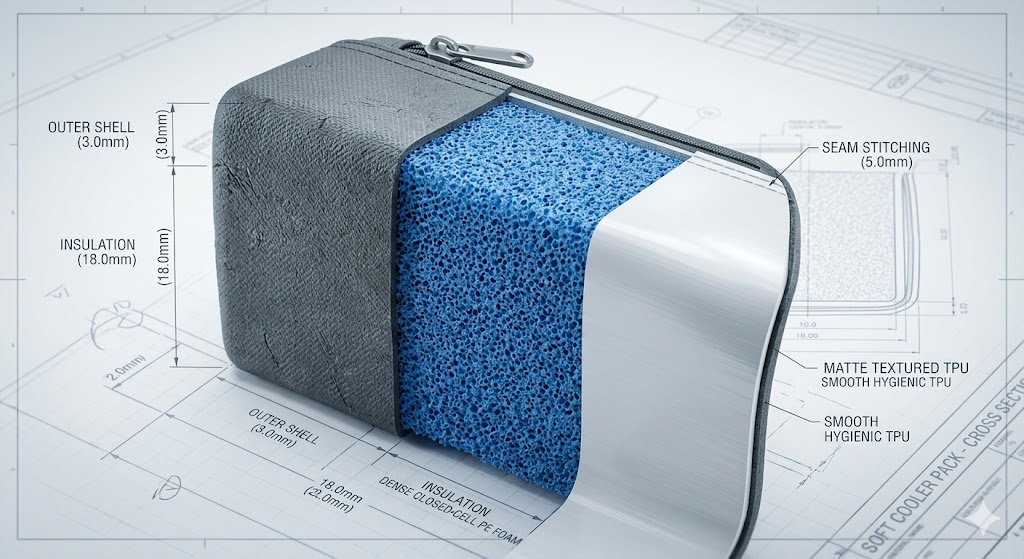

Mäkké chladiče lekárskej kvality používajú penu s vysokou hustotou s uzavretými bunkami – relevantnými druhmi sú NBR (nitrilbutadiénový kaučuk) alebo prémiová EVA s vysokou hustotou – kde je každá plynová bublina úplne utesnená od svojich susedov. Prenos tepla konvekciou v pene je eliminovaný, pretože medzi bunkami neexistuje žiadna cesta pre pohyb vzduchu alebo tekutiny. Vodivý prenos tepla je minimalizovaný plynovou náplňou každého utesneného článku. To vytvára merateľne vyššie hodnoty R ako alternatívy s otvorenými bunkami pri ekvivalentnej hrúbke.
Rovnako dôležité je správanie sa vlhkosti. Pena s uzavretými bunkami je vo svojej podstate vodotesná na úrovni materiálu – štruktúra uzavretých buniek fyzicky zabraňuje absorpcii vody bez ohľadu na expozíciu. Vrece, pri ktorej dôjde k vnútornej kondenzácii počas 72-hodinovej prepravy, bude mať izoláciu s rovnakou hodnotou R v 72. hodine ako v prvej hodine. Vďaka tejto konzistencii sú špecifikácie 72-hodinového udržiavania teploty dosiahnuteľné a overiteľné, a nie ambiciózne.
Pre aplikácie vyžadujúce špecifické teplotné okná – 2 °C až 8 °C pre biologické látky, mínus pre určité liečivá – môže byť kombinácia hustoty peny, hrúbky peny a objemu materiálu s fázovou zmenou navrhnutá tak, aby sa udržal definovaný rozsah za špecifikovaných okolitých podmienok. Toto je konverzácia o špecifikácii, nie o fixnom parametri produktu; relevantné premenné sú všetky laditeľné v rámci výrobného rámca.
Štrukturálna výhoda je sekundárna, ale stojí za zmienku najmä pri lekárskych aplikáciách: pena s vysokou hustotou s uzavretými bunkami poskytuje zmysluplnú ochranu proti nárazu pre krehké liekovky, sklenené nádoby a naplnené injekčné striekačky bez potreby pevného vonkajšieho obalu. Pena pôsobí ako rozložené odpruženie naprieč nákladom, čím sa znižujú špičkové nárazové sily v akomkoľvek jedinom kontaktnom bode.
Špecifikácie materiálu TPU: Čo v skutočnosti vyžaduje súlad FDA a REACH
V prípade mäkkých chladičov používaných v lekárskej preprave alebo v potravinárskej logistike musí materiál v priamom alebo nepriamom kontakte s nákladom spĺňať definované regulačné normy – nielen sa vyhýbať najzrejmejším problematickým látkam, ale musí mať zdokumentovanú zhodu pre konkrétnu aplikáciu.
Relevantným materiálom pre vonkajšiu škrupinu aj vnútornú vložku v mäkkých chladičoch lekárskej kvality je nylon potiahnutý TPU s 840 deniermi. PVC je starou alternatívou a je výrazne lacnejšie; je tiež čoraz viac nekompatibilné s regulačným prostredím, v ktorom tieto produkty fungujú. Zmäkčovadlá PVC – zvyčajne na báze ftalátov – sú obmedzené podľa Kalifornského návrhu 65 a nariadení EÚ REACH. PVC sa tiež stáva krehkým pri nízkych teplotách, čo vytvára riziko integrity materiálu v aplikáciách chladiacich reťazcov, ktoré používajú suchý ľad alebo dosahujú prostredie s mrazom.
TPU sa obom problémom vyhýba. Zachováva si flexibilitu až do -30 °C, čo pokrýva celý rozsah požiadaviek na teplotu chladiaceho reťazca. Je kompatibilný s formuláciami bez BPA a PFAS a triedy TPU pre potraviny spĺňajú požiadavky FDA pre priamy kontakt s potravinami. Konkrétne pre vnútornú výstelku – povrch, ktorý je v kontakte s ľadom, ľadovými obalmi a potenciálne aj so samotným užitočným zaťažením – je materiálová špecifikácia TPU bez obsahu BPA v súlade s FDA, ktorá spĺňa požiadavky logistiky na medicínske a potravinárske účely.
Profil chemickej odolnosti TPU je dôležitý aj v medicínskych aplikáciách: vydrží koncentrované dezinfekčné prostriedky používané na sterilizáciu medzi jednotlivými použitiami, vrátane roztokov na báze alkoholu, ktoré by časom degradovali menšie materiály vložky. Vložka, ktorú možno medzi zásielkami agresívne utrieť bez degradácie povrchu, si zachováva svoje hygienické vlastnosti počas realistickej životnosti produktu, a nie len pri prvom nasadení.
Pri hodnotení OEM partnera pre aplikácie medicínskeho chladiaceho reťazca príslušná dokumentácia zahŕňa certifikáty FDA o zhode pre materiály vnútorných vložiek, správy o testoch REACH potvrdzujúce neprítomnosť obmedzených látok a vyhlásenia o materiáloch bez BPA/PFAS špecifické pre výrobnú dávku – nielen pre všeobecný materiálový rad dodávateľa. Tieto dokumenty by mali byť k dispozícii na požiadanie ako súčasť štandardného prijímania materiálov, nie sú zostavené ako odpoveď na konkrétny audit.
Výber OEM partnera pre medicínske aplikácie chladiacich reťazcov
Technické požiadavky na skutočný mäkký chladič medicínskej kvality – RF zváraná hermetická konštrukcia, penová izolácia s uzavretými bunkami, vložky TPU v súlade s FDA – sú dobre definované. Líši sa to, či konkrétny výrobný partner spĺňa tieto požiadavky s procesnou disciplínou a dokumentačnou infraštruktúrou, ktorú vyžadujú medicínske a potravinárske logistické aplikácie.
Otázky auditu, na ktorých záleží: Vykonáva sa v zariadení tlaková skúška zvarov na jednotku alebo odber vzoriek v dávkach – a do akej triedy? Môžu poskytnúť dokumentáciu o zhode FDA pre konkrétny materiál vnútornej vložky, ktorý je súčasťou vášho produktu, nielen pre ich všeobecný sortiment? Ako sa získava pena s uzavretými bunkami a ako sa overuje hustota prichádzajúcich šarží materiálu? Je súbor parametrov RF zvárania zdokumentovaný podľa špecifikácie materiálu a ako sa overuje súlad v rámci objemu výroby?
Výrobca so skutočnými schopnosťami v tomto aplikačnom priestore odpovie na tieto otázky podrobne. Technika za 72-hodinovým udržiavaním teploty v skutočných logistických podmienkach je špecifická, overiteľná a nie je obzvlášť ťažké ju opísať – čo znamená, že nejasné odpovede sú samy osebe zmysluplnými informáciami.
Často kladené otázky
Aká je hlavná výhoda RF zvárania oproti zošívaniu v medicínskych mäkkých chladičoch?
RF zváranie spája panely TPU na molekulárnej úrovni, čím vytvára súvislý hermetický interiér bez otvorov po ihlách, bez lepiacej pásky a bez priechodov pre vlhkosť alebo kontamináciu. Pre medicínske a potravinárske aplikácie to eliminuje tepelné mosty, ktoré znižujú zadržiavanie ľadu, ako aj riziko biologickej kontaminácie, ktoré vzniká, keď vlhkosť preniká do izolačnej dutiny zošitého vrecka. Vnútorný povrch RF zváraného chladiča môže byť plne sterilizovaný; dutina izolácie zošitého chladiča nemôže.
Môžu penové chladiče s uzavretými bunkami spoľahlivo udržiavať teplotu po dobu 72 hodín?
Za správnych podmienok áno – ale špecifikácia musí byť presná, o aké podmienky ide. Pena s vysokou hustotou s uzavretými bunkami, kombinovaná s vysokofrekvenčným zváraným hermetickým plášťom a vzduchotesným uzáverom, si nepretržite zachováva svoju menovitú hodnotu R, pretože pena neabsorbuje vlhkosť, ktorá by znížila jej tepelnú odolnosť. Skutočná doba zdržania závisí od okolitej teploty, hmotnosti užitočného zaťaženia, objemu materiálu s fázovou zmenou a frekvencie otvárania vrecka. Pre špecifické teplotné okná – napríklad 2 °C až 8 °C pre biologické látky – možno tieto premenné modelovať a testovať podľa definovaných okolitých podmienok, aby sa vytvorila overiteľná špecifikácia výkonu.
Sú mäkké chladiče TPU kompatibilné na prepravu biologických látok a vakcín?
Potravinárske formulácie TPU v súlade s FDA spĺňajú požiadavky na materiál pre biologické aplikácie a aplikácie na transport vakcín. Príslušné špecifikácie sú bez BPA, bez PFAS a v súlade s FDA pre styk s potravinami – čo je relevantná základná norma pre medicínske aplikácie. Vnútorná vložka musí byť tiež chemicky odolná voči dezinfekčným prostriedkom používaným na sterilizáciu medzi jednotlivými použitiami. Dokumentácia o zhode by mala byť špecifická pre materiál vložky a výrobnú dávku použitú vo vašom produkte, nie všeobecný nárok dodávateľa na spôsobilosť.
