Výrobca batohu RF-Welded Cooler Backpack: Bezšvová vodotesná konštrukcia

Dve továrne môžu povedať „RF zvárané“ a dodávať produkty úplne inej spoľahlivosti. Zárukou nie je proces, ale kontrola procesu. Rádiofrekvenčný zvar je nastavený úzkym oknom sily, tlaku a času pôsobiaceho na špecifický materiál, ktorý sa aplikuje prostredníctvom opotrebovania nástrojov, a vytvára chyby, ktoré sú neviditeľné, keď je vak zmontovaný a obložený. To robí zváranie skôr schopnosťou ako kúpou: rozdiel medzi dodávateľom, ktorý zvára, a dodávateľom, ktorý zváraopakovateľnesa objaví o mesiace neskôr v teréne ako únik.Sealock(YiFuLong Outdoor Gear Co., Ltd.) zvára izolované chladiace vaky na svojich vlastných RF linkách a táto príručka popisuje, ako sa bezšvové vodotesné telo skutočne kontroluje, testuje a overuje.

Z čoho pozostáva zváracia linka RF

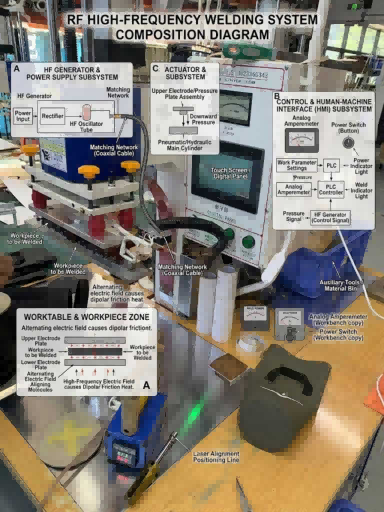

Pochopenie vybavenia objasňuje otázky kvality. Nastavenie RF zvárania je malý systém vzájomne závislých častí:RF generátor, ktorý vytvára elektromagnetické pole, pneumatický alebo hydraulický lis, ktorý aplikuje upínaciu silu, horná elektróda, ktorá aplikuje silu a podporuje lepenie cez fázu chladenia a tuhnutia, elektródy alebo tesniace matrice, ktoré sú v kontakte s materiálom a definujú tvar zvaru, riadiaca jednotka, ktorá riadi všetky parametre zvárania, a RF kryt, ktorý chráni obsluhu.

Nástroje si zasluhujú osobitnú pozornosť, pretože práve tam sa vyhráva alebo stráca konzistencia. Ako ten istý zdroj popisuje reťaz kvality, spočíva nakalibrovaný výstup generátora, správne navrhnuté a udržiavané tesniace matrice, overené recepty zvárania uložené v ovládači a rutinné testovanie odlupovaním a roztrhnutím vzoriek zvarov.Všimnite si, že tri z týchto štyroch sú pokračujúce disciplíny, nie jednorazové nákupy. Patentová diskusia o procese objasňuje stávky na nástroje:zváranie väčších kusov tenkého materiálu dohromady vyžaduje obrábané nástroje s nízkou toleranciou a ak sa nástroje zdeformujú alebo degradujú, kvalita a konzistencia výsledných zvarov môže byť ohrozená.

RF tiež nie je jedinou zváracou cestou a úprimné porovnanie pomáha:RF zvyčajne vytvára pevnejšie, čistejšie švy a vyhovuje zložitým vysekávaným tvarom a veľkoobjemovej výrobe, zatiaľ čo horúci vzduch je všestrannejší pre dlhé súvislé švy a inštaláciu v teréne.Pre chladiacu tašku – tvarovaný, lisovaný výrobok vyrobený v objeme – je RF vhodnou voľbou.

Parametre, ktoré rozhodujú o zvare – a prečo unášajú

RF zvar je riadený malým súborom premenných: RF výkon, upínací tlak, čas zvárania a čas chladenia, aplikovaný na definovanú hrúbku materiálu cez špecifickú matricu. Urobte ich správne a polymérové ​​reťazce na rozhraní sa zapletú do väzby, ktorá môže presiahnuť pevnosť základnej tkaniny. Pomýlite sa v oboch smeroch a šev sa buď podtaví, alebo sa poškodí teplom.

Kontrola teploty je disciplína pod tým všetkým. Priemyselná prax používa skôr inštrumentované monitorovanie než úsudok operátora –Senzory merajú teplotu materiálu a oblasti zvárania a odosielajú údaje v reálnom čase späť, aby upravili výstup RF energie, pričom termočlánky sú široko používané a často zabudované do zváracieho nástroja na priame meranie.Dôvod, prečo je presnosť dôležitá, je jasne uvedený v tom istom zdroji:presná regulácia teploty je pri vysokofrekvenčnom zváraní rozhodujúca, aby sa zaistilo pevné spojenie a integrita materiálu.

Parametre sa menia aj počas výrobného cyklu, a preto továreň potrebuje skôr rytmus údržby než jednorazové nastavenie. Pokyny pre odborníka sú špecifické:denne kontrolujte elektródy, či sa na nich nenahromadil uhlík, zahrejte generátor pred prvou výrobnou sériou a zdokumentujte mesačné kalibrácie, aby ste zabezpečili opakovateľnosť.

Chyby a čo ich spôsobuje

Užitočný spôsob, ako posúdiť dodávateľa zvárania, je, či vie pomenovať spôsoby jeho porúch a ich príčiny. Bežné chyby RF zvárania sú dobre katalogizované:viditeľnými príznakmi sú popáleniny, iskrenie, slabé spoje a nerovnomerné švy – iskrenie a pálenie sa zvyčajne prejavuje nadmerným napätím, kontaminovanými elektródami alebo zlým uzemnením, opravené znížením výkonu, dôkladným čistením elektród a potvrdením uzemnenia, zatiaľ čo prehriatie súvisí s nahromadením tepla, opotrebovanými povlakmi alebo nesprávnymi chladiacimi cyklami.

Diagnóza je metóda, nie tušenie. Štruktúrovaný prístup používaný v tejto oblasti stojí za to poznať, pretože je to presne to, čo kupujúci chce, aby továreň urobila, keď sa šarža pokazí:identifikujte viditeľný príznak, izolujte premenné – napätie, tlak, čas, zarovnanie materiálu – a upravte vždy iba jednu premennú, aby ste potvrdili hlavnú príčinu.

Stav nástrojov spôsobuje ďalšiu celú triedu chýb. Pri švovom zváraní všeobecnenadmerné vrúbkovanie a povrchové značky, ktoré znižujú kozmetickú a funkčnú kvalitu, sú zvyčajne spôsobené nadmerným teplom zvaru, nesprávnou zváracou silou, chybnými alebo zjazvenými čelnými plochami elektród a nesprávnym nastavením elektródy.Na chladnejšom batohu zjazvená matrica nielenže vyzerá zle – tenká alebo vyznačená zvarová línia je budúca cesta úniku.

Ako sa vlastne testuje zvar

Toto je časť, o ktorú by sa mal kupujúci zaujímať najviac, pretože je to jediná časť, ktorá poskytuje dôkazy. Pri výrobe RF sú štandardné tri deštruktívne a nedeštruktívne metódy:test odlupovania, pri ktorom sa pevnosť švu hodnotí silou pri odlupovaní; skúška roztrhnutím, pri ktorej je zváraný materiál vystavený zvyšujúcemu sa tlaku, až kým nepraskne, aby sa vyhodnotila maximálna tlaková kapacita; a test tesnosti, ktorý je nevyhnutný pre výrobky, ktoré musia byť vzduchotesné alebo vodotesné, pričom sa na identifikáciu problémov často používa tlak vzduchu a mydlová voda.Rutinné cvičenie spája prvé dva s odberom vzoriek —kvalita je udržiavaná prostredníctvom rutinného testovania odlupovaním a roztrhnutím vzoriek zvarov.

Aj tu platí širší princíp kvality zvárania a je to dobrý zmluvný zvyk:výkresy a špecifikácie by mali jasne definovať požadované skúšobné metódy a akceptačné kritériá založené na konštrukčných a servisných požiadavkách.Inými slovami, „vodotesný“ nie je test. „IPX7, overené úplným ponorením, s testovaním odlupovania na vzorkách švov podľa definovaného akceptačného kritéria“.

Prečo je chladič tým tvrdým puzdrom

Chladnejší batoh je náročnejší zvar ako väčšina mäkkého tovaru z dôvodov špecifických pre daný produkt. Šev je dlhodobo zaťažený hmotnosťou ľadu a roztopenej vody, nielen občasnou manipuláciou. Vrecko sa ohýba a zloží za mokra, potom sa uloží, takže zvar je opracovaný presne za podmienok, ktoré namáhajú spojenie. Stoh panelov je hrubý – škrupina, penová stena s uzavretými bunkami, potravinárska vložka – čo v porovnaní so zváraním jednovrstvovej tkaniny mení spôsob, akým sa teplo vyvíja cez spoj. A uzáver sa musí integrovať so zvareným telom, takže zips alebo rolovací vrchný diel musí byť spojený do rovnakého súvislého plášťa a nie pridaný.

Preto sa overenie zvaru na chladiči nemôže zastaviť na vzorke švu. Zmysluplný test je na hotovom produkte: úplné ponorenie zostaveného vrecka do vody, čo je jediný spôsob, ako dokázať, že zvary tela, integrácia uzáveru a pripevnenie vložky držia spolu ako jeden obal. Pre základnú vedu o zváraní a porovnanie s konštrukciou šitou a páskou pozriVodotesný chladiaci batoh Výrobca: HF-zváraný, bezšvové konštrukcie; prečo materiál plášťa v prvom rade určuje zvárateľnosť, viďVýrobca chladiaceho batohu TPU: Prečo záleží na materiáli škrupiny.

Ako Sealock kontroluje svoje zváranie

Sealockzvára izolované mäkké tašky pri frekvencii 27,12 MHz v troch továrňach na vysokofrekvenčné zváranie v Dongguane v Číne a Hočiminovom meste vo Vietname, a to od roku 2003. Ovládacie prvky, na ktorých záleží:

Zmyslom ich vymenovania nie je to, že by ich mal kupujúci dôverovať – ide o to, že toto sú konkrétne veci, ktoré stojí za to požiadať akéhokoľvek dodávateľa zvárania, aby ich predviedol na videu alebo v audite. Postup preverovania je zahrnutý vVýber výrobcu OEM Soft Cooler Backpack: Kontrolný zoznam kupujúceho.

Chladiace batohy zvárané RF

Skutočné zvárané konštrukcie, zvolené skôr podľa vhodnosti ako podľa hodnotenia:

Obrázok	Model	Zvárať a tesniť	Odkaz
	22-litrový chladiaci batoh IPX7 (SL-I280)	27,12 MHz zvárané bezšvíkové telo, integrovaný vzduchotesný zips, IPX7	Zobraziť
	Vodotesný mäkký chladiaci batoh	Plne zvárané telo z TPU	Zobraziť
	Izolovaný chladiaci batoh, tvarované veko (SL-E050B)	HF zvárané telo, tvarované veko a zatváranie na zips	Zobraziť
	Batoh s izolovaným chladičom (SL-I309)	HF zvárané telo, vrchná časť na zips s odklápacím vekom	Zobraziť

插图 2（品控节·焊缝检测三法图））:三格并列展示焊缝验证方法：①剥离测试(手/夹具拉开焊缝，检查是否母材先破而非焊缝先开) ②爆破/加压测试(充气加压至破裂，记录承压上限) ③泄漏测试(充气后涂肥皂水观察气泡/或成品整包浸水)。右侧标注"抽样比例与合格判定须写入规格书"，并附成品浸水检测台实拍。
建议 alt：„tri metódy overovania vysokofrekvenčného zvaru pre chladiace vaky: test odlupovania, test tlaku roztrhnutia a test netesnosti alebo ponorenia“

OEM a ODM na zváraných zostavách

Zváracia schopnosť je to, čo umožňuje náročnú zákazkovú prácu a zložité zadanie je skôr vítané ako problém. Okrem farby a loga spoločnosť Sealock vyvinula základy zo náčrtu, vzorky, cieľového hodnotenia IPX alebo úplnej výkonnostnej špecifikácie – vytvorila vzor so správnym presahom zvaru, zváracie nástroje, konštrukciu izolácie, integráciu uzáveru a hardvér na jeho splnenie, potom to overí ponorením pred výrobou. Komplexné zvárané konštrukcie, špecializované zvárateľné materiály, prémiová izolácia až po VIP vákuové panely a aerogél, integrácia vzduchotesného zipsu a prísne ciele v oblasti súladu sú v rozsahu. Základný vývoj trvá dlhšie vo fáze vzorkovania, preto si rezervujte podľa dátumu spustenia. PozriOEM mäkké chladiace batohy: Čo si môžete prispôsobiť okrem loga a farbyaDodávateľ ODM Soft Cooler Backpack: Dizajnovo riadený, základný vývoj.

FAQ: RF-zvárané chladiace batohy

Otázka: Je RF zváranie rovnaké ako HF zváranie?

Odpoveď: Áno – rádiofrekvenčné zváranie, vysokofrekvenčné zváranie a dielektrické zváranie popisujú rovnaký proces, pri ktorom elektromagnetické pole (zvyčajne 27,12 MHz) excituje polárne molekuly v materiáli, takže sa vnútorne zahrieva a panely sa spájajú na rozhraní. Rôzne názvy sú priemyselnou konvenciou, nie rôznymi technológiami.

Otázka: Ako zistím, že zvary dodávateľa sú skutočne dobré?

Odpoveď: Opýtajte sa, aké testy poskytujú dôkazy. Štandardné metódy sú testovanie pevnosti švu odlupovaním, testovanie tlakovej kapacity na roztrhnutie a testovanie tesnosti tlakom vzduchu a mydlovou vodou – s rutinným odberom vzoriek namiesto jednorazových kontrol. Pre chladič je rozhodujúcim testom úplné ponorenie hotovej tašky, pretože overuje zvary tela, integráciu uzáveru a pripevnenie vložky dohromady. Skúšobné metódy a akceptačné kritériá by mali byť uvedené v špecifikácii.

Otázka: Čo spôsobuje zlyhanie zváraného spoja?

Odpoveď: Zvyčajne ide skôr o problém s parametrami alebo nástrojmi než o samotný proces: nedostatočný výkon, tlak alebo čas zvárania spôsobujú slabé spojenie; nadmerné napätie, kontaminované elektródy alebo zlé uzemnenie spôsobujú iskrenie a popáleniny; a zjazvené alebo nesprávne zarovnané čelá elektród vytvárajú priehlbiny a tenké miesta, ktoré sa stávajú cestami úniku. To je dôvod, prečo je každodenná kontrola elektród a zdokumentovaná kalibrácia dôležitá rovnako ako stroj.

Otázka: Prečo sa chladič zvára ťažšie ako bežná vodotesná taška?

Odpoveď: Šev nesie trvalé zaťaženie ľadom a roztopenou vodou, taška sa ohýba a skladuje vlhká, zostava panelov je hrubá (škrupina, penová stena, vložka), čo mení spôsob, akým sa teplo vyvíja cez spoj, a uzáver musí byť integrovaný do zvareného tela a nie k nemu pripevnený. Táto kombinácia je dôvodom, prečo je zmysluplným overením ponorné testovanie hotového výrobku, nielen vzorkovanie švu.

Otázka: Môže byť akákoľvek vodotesná tkanina zváraná RF?

Odpoveď: Nie. RF zváranie funguje iba na polárnych termoplastoch – TPU, PVC, PU, ​​EVA a potiahnutých nylonoch – zatiaľ čo polyetylén a polypropylén sa vo všeobecnosti týmto spôsobom bez prísad zvárať nedajú. To je dôvod, prečo je skutočne bezšvový chladič postavený na škrupine laminovanej TPU: materiál, vďaka ktorému je vodotesný, je tiež dôvod, prečo sú švy zvariteľné.

Parametre procesu, príčiny defektov a popisy testovacích metód, ktoré sú tu uvedené, odrážajú verejne dostupné zdroje z oblasti RF zvárania a inžinierskych zdrojov z polovice roku 2026; skutočné nastavenia, akceptačné kritériá a výsledky závisia od materiálu, nástrojov a vybavenia. Pred výrobou potvrďte testovacie metódy a akceptačné kritériá vo vašej špecifikácii.
